Реле постоянного тока РИТМ
    с функцией логической селективности

    Бюджетная замена УКИ Bender и Vigilohm в действующих ЩПТ

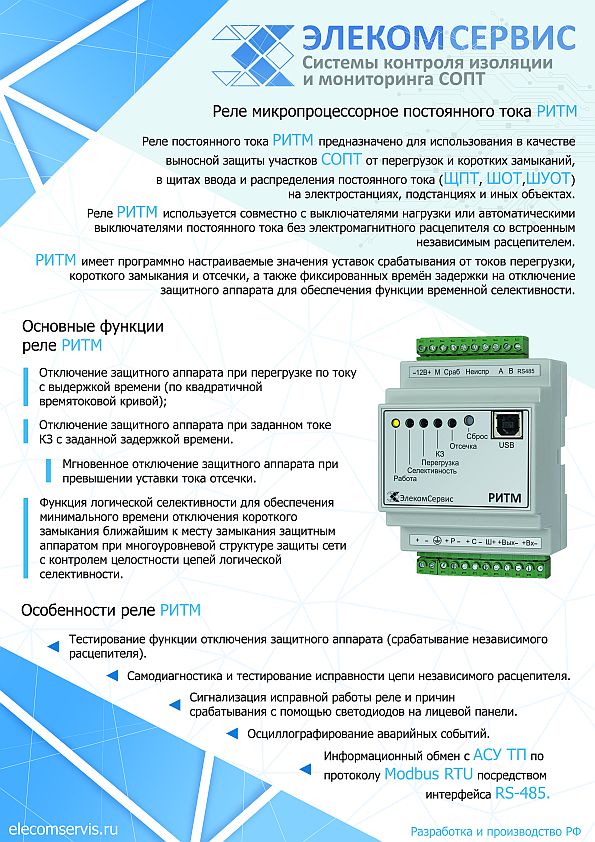

    Реле микропроцессорное постоянного тока РИТМ предназначено для использования в качестве выносной защиты участков сети постоянного тока от перегрузок и коротких замыканий в щитах ввода и распределения постоянного тока (ЩПТ, ШОТ, ШУОТ) на электростанциях, подстанциях и иных объектах.

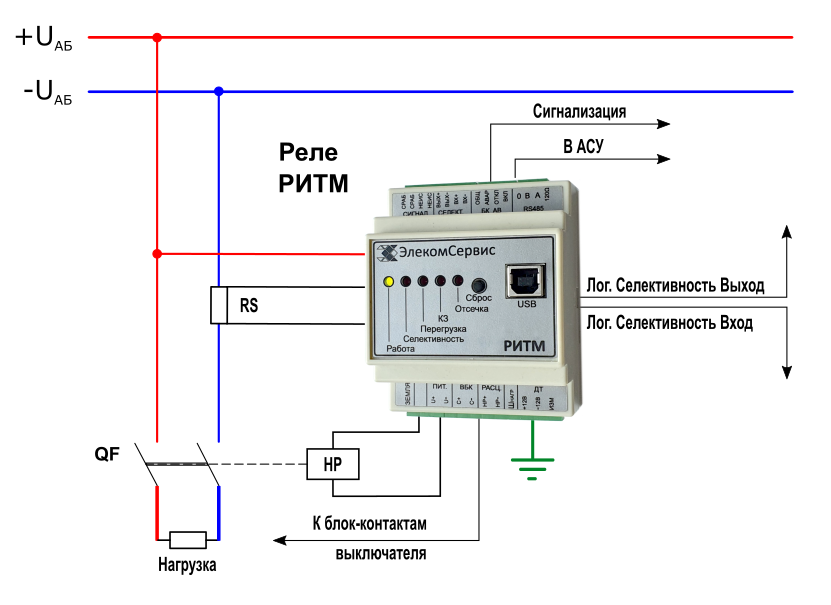

    Реле используется совместно с выключателями нагрузки или автоматическими выключателями постоянного тока без электромагнитного расцепителя со встроенным независимым расцепителем.

    Реле РИТМ производится в двух функциональных исполнениях. Функциональное исполнение 1 (базовое) включает в себя все основные функции, необходимые для обеспечения защиты присоединений от токов перегрузки и КЗ. Функциональное исполнение 2 (расширенное) имеет дополнительные сервисные функции, обеспечивающие взаимодействие устройства с АСУ и получение максимальной информации о состоянии управляемого защитного аппарата и аварийных процессах.

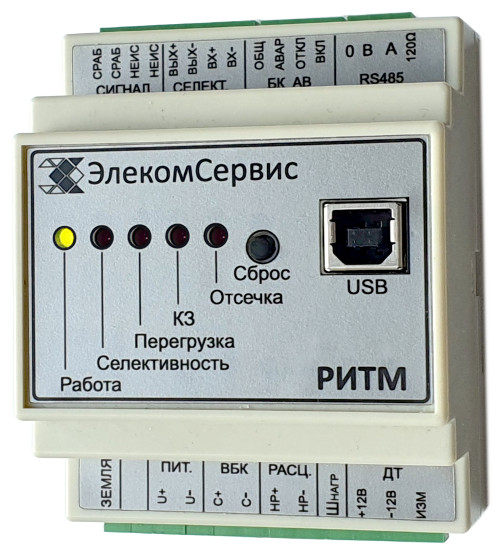

    Реле постоянного тока РИТМ

    УКПС СКИПЕТР-КС - универсальное решение для организации мониторинга параметров сети постоянного тока с системой заземления IT на электростанциях, подстанциях и иных объектах.

    Основное применение - небольшие СОПТ, ШОТы, шкафы СОПТ с гальвразвязкой, в том числе шкафы АСУ ТП, шкафы аварийного освещения, шкафы оперативных блокировок.

    Устройство контроля изоляции СКИПЕТР
    Может применяться в сетях:
    • с выравнивающим Т-мостом (при необходимости поставляется отдельно);
    • с аккумуляторной батареей с дополнительными (хвостовыми) элементами.

    Опционально комплектуется токовыми клещами СКИПЕТР-КТ, позволяющими выполнять ручной поиск места замыкания полюсов СОПТ на землю без отключения потребителей.

    Функциональные возможности реле РИТМ

    Система подключения УКПС СКИПЕТР-КС
    Основные функции (функциональные исполнения 1 и 2)
    • Постоянный контроль тока защищаемого присоединения.
    • Контроль напряжения сети.
    • Контроль целостности цепи независимого расцепителя.
    • Обеспечение срабатывания независимого расцепителя защитного аппарата при превышении контролируемым током заданных уставок срабатывания.
    • Имитация действия теплового расцепителя по программно настраиваемой обратнозависимой времятоковой характеристике.
    • Настраиваемая задержка на срабатывание по каналу короткого замыкания для обеспечения времятоковой селективности.
    • Мгновенное отключение защитного аппарата при превышении контролируемым током заданной уставки тока канала отсечки.
    • Ускорение срабатывания ближайшего к месту повреждения сети защитного аппарата при каскадном включении реле и использовании функции логической селективности.
    • Ведение архива событий.
    Дополнительные функции (функциональное исполнение 2)
    • Контроль положения вспомогательных и аварийных контактов управляемого защитного аппарата.
    • Архивирование в энергонезависимой памяти значений аварийных токов, импульса тока на расцепитель, напряжения сети и состояния контактов защитных аппаратов в формате comtrade.
    • Синхронизация внутреннего времени устройства с АСУ.
    • Информационный обмен по протоколу Modbus RTU, интерфейс RS485.

    Система контроля сопротивления изоляции СКИПЕТР
    • Контроль напряжения сети и хвостовых элементов АБ.
    • Контроль тока подзаряда аккумуляторной батареи, определение обрыва цепи АБ и разряда АБ.
    • Контроль симметрии аккумуляторной батареи с чётным и нечётным количеством элементов.
    • Контроль пульсаций зарядного тока и напряжения.
    • Определение напряжений полюсов относительно земли и перекоса.
    • Контроль сопротивления изоляции полюсов сети.
    • Возможность работы в сети с низкоомным выравнивающим Т-мостом.
    • Возможность совместной работы с клещами СКИПЕТР-КТ для поиска места замыкания на землю.
    • При контроле сопротивления изоляции сети и поиске места её повреждения не вызывает ложных срабатываний дискретных входов защит.
    • Сигнализация аварийных событий и неисправности самого устройства.
    • Информационный обмен по протоколу Modbus RTU, интерфейс RS‑485.


    Логическая селективность

    Ускорение срабатывания реле при каскадном включении

    При каскадном включении реле РИТМ функция логической селективности обеспечивает максимально быстрое отключение защитного аппарата, расположенного наиболее близко к повреждению.

    Система подключения УКПС СКИПЕТР-КС

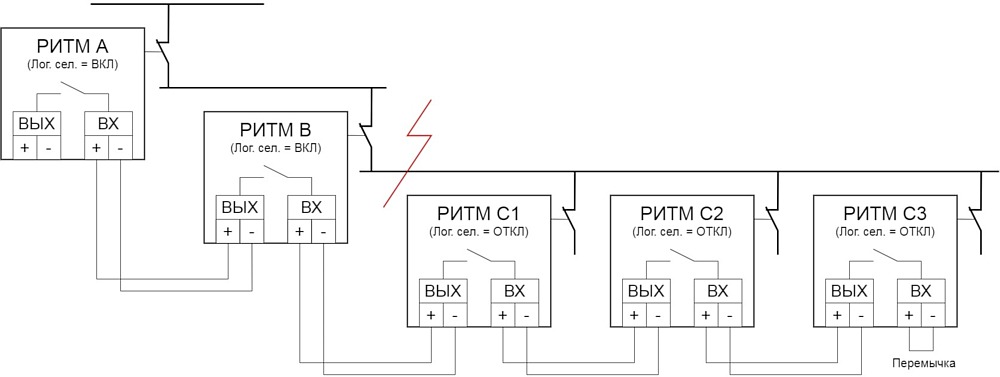

    Реле имеет клеммы подключения верхних (выход) и нижних (вход) уровней защит цепи логической селективности (ЛС). При появлении тока КЗ реле присоединений, через которые он протекает (в примере - РИТМ В), передают на выход сигнал, который информирует вышестоящее устройство (РИТМ А) о том, что место КЗ находится за реле нижнего уровня (РИТМ В) и должо отключаться им.

    Реле, на входе ЛС которого нет сигнала с нижнего уровня, при появлении тока КЗ, превышающего уставку, производит отключение ускоренно – без выдержки времени, заданного уставкой по времени срабатывания. Таким образом, достигается минимальное время срабатывания реле, расположенного наиболее близко к повреждению.


    Cистема контроля и пофидерного поиска повреждения изоляции для крупных сетей с количеством присоединений до 4080. Максимум возможностей конфигурирования и расширения системы.
    Cистема контроля и пофидерного поиска повреждения изоляции для небольших сетей с количеством присоединений до 16. Самая простая конфигурация, минимум настроек и весь необходимый функционал.
    Cистема контроля и пофидерного поиска повреждения изоляции для небольших и средних сетей с количеством присоединений до 64. Наиболее популярная модификация СКИ для ПС 110-220 кВ.

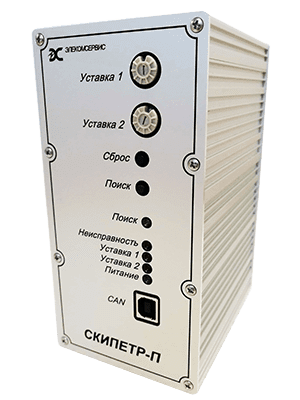

    Устройство контроля сопротивления изоляции с возможностью ручного поиска повреждения. Может использоваться для небольших сетей без требования автоматического пофидерного поиска замыкания на землю. Имеет крайне простой и удобный для пользователя интерфейс.


    Токовые клещи СКИПЕТР-КТ для поиска места повреждения изоляции. Могут применяться в комплексе с любым устройством контроля изоляции СКИПЕТР. Позволяют измерить значение тока утечки и сопротивление изоляции в любой точке присоединения, в том числе по одному проводнику.

    Основные технические характеристики

    Параметр
    Значение
    Номинальное напряжение сети, В
    220 (110)
    Питание устройства
    от контролируемой сети
    Номинальный ток шунта, А
    согласно стандартного ряда от 20 до 5000
    Диапазон уставки тока канала перегрузки IПЕРЕГ, А
    0...(IКЗ-1)
    Диапазон уставки тока канала КЗ IКЗ, А
    (IПЕРЕГ+1)...F(I2Ш.НОМ; tКЗ)
    Диапазон уставки тока канала отсечки IОТС, А
    (IКЗ+1)...F(I2Ш.НОМ; tОТС)
    Диапазон уставки времени задержки срабатывания канала КЗ tКЗ, c
    0,1...0,8
    Диапазон уставки времени задержки срабатывания канала отсечки tОТС, с
    0,01...0,16
    Связь с АСУ: интерфейс / протокол
    RS485 / ModBUS RTU
    Монтаж
    на ДИН-рейку
    Габаритные размеры (длина×ширина×высота), не более, мм
    110×70×60
    Масса, не более, кг
    0,3
